一、產品定義與核心功能

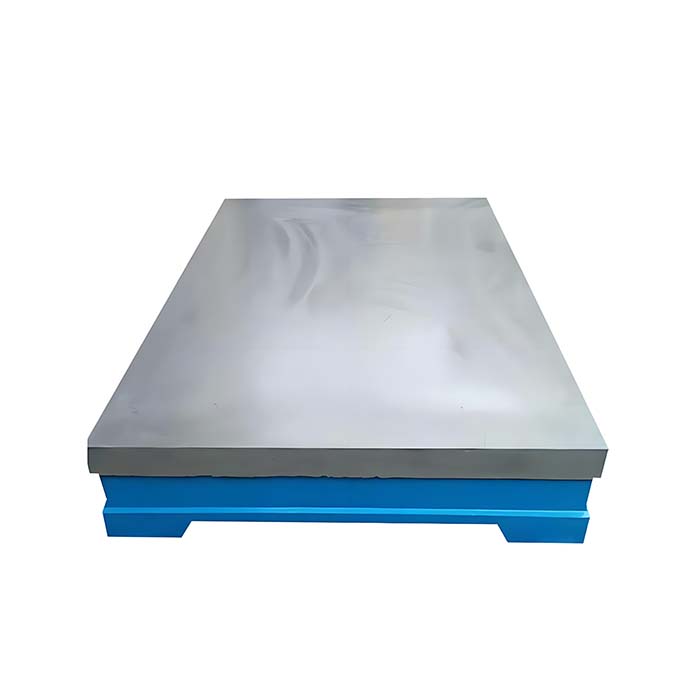

劃線平臺（又稱劃線平板）是一種采用高強度鑄鐵或花崗巖等材料制成的基準工作臺，表面經過精密刮研或研磨處理，形成高平面度和低粗糙度的基準面。其主要功能包括：

工件定位與支撐：為機械零件提供穩定的放置平面，確保加工或檢測時工件不發生位移或變形。
劃線基準：作為劃線操作的基準面，輔助工人進行尺寸標注和形狀繪制。
測量基準：配合量具（如百分表、水平儀等）進行平面度、垂直度、平行度等形位公差的檢測。
裝配調試：用于機械設備的裝配、調試及試運行，確保各部件的相對位置精度。

二、結構與材料

主體結構：
平臺本體：通常為矩形或方形設計，厚度根據尺寸調整，以確保足夠的剛性和穩定性。
支撐結構：底部設有加強筋或箱體式結構，分散載荷并減少變形。
表面處理：工作面采用人工刮研工藝，形成網狀儲油槽，便于潤滑并提高耐磨性。
常用材料：
鑄鐵（HT200-300）：高強度、高耐磨性，適用于大多數工業場景。
花崗巖：熱穩定性好、抗腐蝕性強，適用于高精度測量和光學檢測。

三、技術參數與精度等級

平面度公差：
根據國家標準（如GB/T 22095-2008），劃線平臺的平面度公差分為0級、1級、2級、3級，數值越小精度越高。例如：
1000mm×1000mm平臺，0級平面度公差≤12μm，3級≤96μm。
硬度與耐磨性：
鑄鐵平臺工作面硬度通常為HB170-240，通過兩次人工時效處理（退火+自然時效）消除內應力，確保長期使用不變形。
承載能力：
根據平臺尺寸和厚度設計，承載能力可達數噸，適用于大型工件的加工與檢測。

四、應用場景

機械加工：
作為銑床、磨床等機床的基準平臺，用于工件的裝夾與找正。
輔助鉗工進行劃線、鉆孔、攻絲等操作。
精密測量：
配合三坐標測量機、激光干涉儀等設備，進行高精度幾何量檢測。
裝配調試：
用于機械設備（如發動機、變速箱）的裝配與調試，確保各部件的相對位置精度。
質量檢測：
作為終檢基準，驗證工件的尺寸公差和形位公差是否符合設計要求。

五、使用與維護要點

安裝調試：
平臺應安裝在堅固、平整的基礎上，使用水平儀調整至水平狀態。
支撐點應均勻分布，避免局部過載導致變形。
日常使用：
輕拿輕放工件，避免撞擊或劃傷工作面。
定期清理表面鐵屑、油污等雜質，防止銹蝕。
維護保養：
長期不用時，應涂覆防銹油并覆蓋防護罩。
定期校準平面度，精度下降時可通過人工刮研修復。
注意事項：
嚴禁在平臺上進行錘擊、焊接等高溫或沖擊性操作。
避免酸堿等腐蝕性物質接觸工作面。

六、選購建議

根據需求選精度：
高精度測量選0級或1級平臺，一般加工可選2級或3級。
考慮尺寸與承載：
根據工件尺寸和重量選擇合適的平臺規格，確保使用安全。
關注材質與工藝：
鑄鐵平臺性價比高，花崗巖平臺適用于高精度場景。
選擇正規廠家：
優先選購通過ISO認證的廠家產品，確保質量與售后服務。

劃線平臺作為機械制造領域的基礎裝備，其精度與穩定性直接影響產品質量。通過合理選型、規范使用和定期維護，可有效延長平臺使用壽命，提升生產效率。
